宝捷时计电子(深圳)有限公司-电波表机芯十周年纪念版

文章出处:网责任编辑:作者:人气:-发表时间:2014-07-25 08:15:00【



简介

时光荏苒,白驹过隙。宝捷时计电子(深圳)有限公司历经17余年岁月的洗礼,一步步迈向21世纪电子钟表机芯领域的尊崇地位,成为电子钟表机芯行业的领先品牌之一。

宝捷时计电子(深圳)有限公司是专业研发制造电波表机芯为一体的高科技企业,公司致力于无线电长波信号接收技术的研究,以及时间相关产品的研发和制造,在长波时间信号接收技术领域处于行业内领先水平,BJ系列电波表是我公司研制的基于长波时间信号接收技术,具有自动校时功能的新一代产品。

  今年,宝捷将庆祝电波表机芯诞生的十周年,从2004年开始,宝捷推出了一款能通过无线电系统接收自动校正时间和日期的电波表机芯,机芯由宝捷自行研发、制造,从生产装配到半成品机芯全手工制作。继2004年成功推出电波表机芯后,宝捷在往后的每一年都为系列增添新成员,目前宝捷已开发出80多个系列,3000多个品种。令实力雄厚,设备精良的我们一跃而成具有研发与制造本领于一身的知名品牌。



    因为我们的专业所以品质更能得到保障。专注做好每一块让客户无忧的电波表机芯,前提就需要有专业技术精湛无线电波开发团队、才能提供电波表专业技术支持、采用进口优质元器配件(不做最便宜只做最好)、经过长期反测试、拥有专业生产人员,用心打造每一块让客户满意、无忧的电波表机芯.

结构

   电波钟表是在石英电子钟表内增加了接收无线电长波信号、数据处理、自动校正的功能结构,这样就能接收地面发射站以长波发送的标准时间信号,每只电波钟表在接收到这一精确的时码后,经数据处理器处理,即可自动校正石英电子钟表的走时误差,使每只电波钟的走时都受统一精确的时码控制,从而实现了所有电波钟高精度的计量时间和显示时间的一致性

设计理念

1、目的

对设计过程进行指引,控制,确保产品设计能够满足客户和有关标准的要求,能占有市场占有利之席,并能够降低成本,提高生产效率,从而缩短新产品开发的週期。

2、适用范围

本指南适用于宝捷时计电子有限公司开发部及结构设计师的设计工作,公司新产品的开发指导。.

3、产品设计总体指引

产品设计首先从市场,开发开始。由市场制定外形,功能,初步的价格目标,开发提供初步的电子原理,并开始产品的设计。

4、外形的制定

我们在制定外形时,首先了解电子原理,塑胶功能件,初步进行产品规划在保持外形设计风格前提下对产品进行外观,结构的设计。

5、产品的初步开发评估

按市场与开发的初步拽引,进行初步的外形,结构件的规划,争取在产品拥有价格,利润的优势,我们在考虑保証设计质量的前提下,尽可能采用标准件,低价的零配件或结构,设计上尽可能减少塑胶,电子零件,配件的成本,元器件的采购成本,采购周期也在考虑之中。

6RCC基本要求

 RCC产品属于一种电波的接收机,目前接收频率有三种: 40kHz/60kHz/77.5kHz,其中RCC又分单/双频,双频分自动双频手动双频。产品中有接收天线及相应的接收PCB组件,产品中有一个强制接收按制,其它功能根据产品的功能,外形而定。

7、接收组件:

 ARCC接收组件包括接收天线,接收板,目前天线隻有1种规格, 10*60mm,天线磁棒的长度公差在±1mm

 B:如果是设计大的挂牆钟,则要考虑用长一些的天线,如10*100mm

 C:如果是小的旅行钟,则要考虑用小一些的天线,如8*50mm,6*50mm

 D:特殊产品,如电波手表的天线要更特殊一些。

 E:接收板的规格目前有两种,单频板/双频板,未来可能会有多频板 板的尺寸如附图。设计时要考虑板的固定方式,一般用镙丝固定。

 F:大一些空间的钟考虑用标准的接收板和主板一起构成,所以设计要有空间来放置接收板。

G:特殊产品,如小的旅行钟和手表类产品的PCB板设计隻要用一个主 板来设计,接收部分的电路在设计时会设计在主板一起。

 H:设计时,天线的摆放应水平放置,即正常使用时,天线应处于水来放置状态。

  I:因磁棒天线需调动线圈位置的方法来改变电感量以选择接收频率,所 以结构设计时要预留足够的移动空间。如图所示。

   J:天线固定时,应注意一些高档产品不能用打胶固定。

  重要提示

   1.      如果打开自动接收电波功能,时间内部预设时间是AM300接收信号。

   2.      在打开自动接收RCC/ON状态下,产品每隔24小时会自动接收电波信号,用以校对时间。

   3.      接收电波的时间为5~10分钟,如在10分钟时间内未能成功解调信号,则自动停止接收

   4.      为保证接收效果,建议接收时将手表水平放置于窗边。

   5.      建议在不需要接收电波校对时间功能时,关闭自动接收功能,可以节省电能,延长电池寿命。

   6.      本机电池设有太阳能辅助功能,手表带在手腕时尽量避免衣物遮挡,以达到最佳的节能效果。

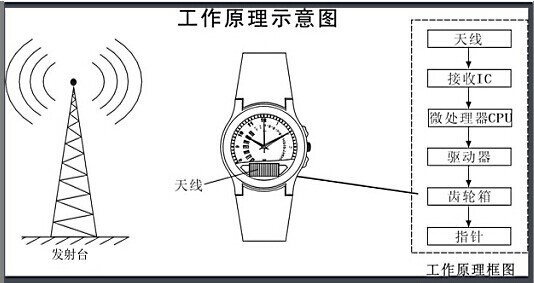

工作原理
  电波钟表利用长波无线授时技术,原理过程是:由标准时间授时中心将标准时间信号进行编码。利用低频载波方式20KHz ~ 80KHz将时间信号以无线电长波发射出去。电波钟表通过自置微型低功耗无线电接收系统接收并放大该低频无线电时码信号。由单片机解码时钟信号。再由计时装置自动调节钟表的计时。通过这样一个技术过程,使得所有接收该标准时间信号的电波钟表(或其他计时装置)都与标准时间授时中心的标准时间保持高度同步,进而全部电波钟表显示严格一致的时间
时码信号其周期为20秒,每分钟包含三帧;以秒脉冲宽度表示四进制数的0123,以四进制数表示相应的星期等时间信息;以其标志表示其所在的时间段,以缺少秒脉冲作为其间隔和其预告标志;采用码位复用技术。

发展概况

国外

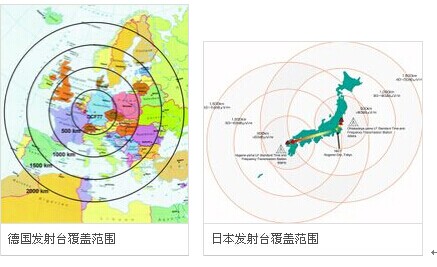

五十年代末,德国就在法兰克福建台,发射频率为77.5千赫的长波时间信号。

第一只作为商业用途的电波钟诞生于1986年。除法兰克福外,德国和法国又各建一个长波发射台,发播信号已可覆盖全欧洲,这为整个欧洲提高时间计量精度和时间显示的统一创造了先决条件。德国荣汉斯公司生产的电波钟已经上市并畅销欧洲市场,电波钟在欧洲钟表市场占有率已达30%。一些发达国家如美国、英国、法国、瑞士和日本等已先后建立了自己的发射台,而美国和日本最近更将发射台的发射功率提高了几倍。泰国、马来西亚也在酝酿建设长波信号发播台。

中国电波钟的发展

国家授时中心(陕西天文台)和国内外有关企业合作,致力推动中国电波钟的发展。1994年完成可行性论证;1999年建成每天可工作5小时的试验台(100KW全固态发射机,发射频率68.5千赫);2000年完成试播和部分外场测试,证明设计正确;同年,接收芯片研制成功,电波钟样机问世。

国家授时中心低频时码授时台2002年的41日正式发播,目前每天发播时间为六个半小时,早上800—1230,晚上2215—015

中国电波钟表发展历程大记事

  20世纪

一九八一年

19817月:《钟表》杂志第七期刊登了钟表工业的第三次技术革命与英霍夫标准时间信号接收钟译文,比较全面介绍了瑞士英霍夫标准时间信号接收钟的工作原理和产品结构。我国钟表产业第一次通过正式媒体了解到了世界电波钟表的发展情况。

一九九0

  19909月:《钟表》杂志第十一期刊登了使用733机心的RC2荣汉斯无线电钟译文,向我国读者介绍了联邦德国(当时的西德)长波发射台信号传输原理和德国荣汉斯公司开发生产的RC2型电波钟产品。我国钟表业由此了解到了民用大批量生产电波钟表时代的到来。

一九九六年

19966月:中国轻工总会给中国轻工总会钟表研究所(即现中国轻工业研究所)下达了电波钟技术的 跟踪研究科研项目,对世界电波钟表发展历史、现状和未来方向进行系统分析研究,提出发展我国电波钟表产业的建议。

一九九八年

19983月:中国钟表协会、香港钟表厂商会、台湾区钟表同业公会在珠海联合召开了电波钟表工作会议,分别介绍了各自发展电波钟表的有关情况并针对发射台的建立、信号制式等内容进行了探讨。会议还决定由四会代表组成了电波钟表开发小组,香港表厂商会首席顾问锦永博士担任组长。

19988月:西安高华电器实业有限公司开始进行电波钟表项目调研。

一九九九年

19992月:中国钟表协会理事长、香港钟表业总会会长、香港表厂商会会长、台湾区钟表同业公会理事长共同联名向国务院上报了关于亟待国家发射电波钟表信号报告。吴邦国副总理转批信息产业部研究处理。

1999914日:在西安中西部经贸洽谈会上举行了低频时码授时系统及电波钟表新闻发布会,西安高新区管委会领导、中科院西安分院领导、中国科学院陕西天文台(现国家授时中心)负责人、西安高华电器实业有限公司负责人出席了新闻发布会。

  19991223日:在西安高新区举行了为中华世纪坛标准时钟捐赠仪式:中华世纪坛千年庆典活动组委会会长、中国首位驻美大使柴泽民代表组委会接收。陕西省委常委栗战书、西安市委书记崔林涛、西安高新区管委会主任张龙虎等参加了捐赠仪式。这座钟被安置在北京市中华世纪坛主坛上。并在1231日的庆祝新千年活动中,江泽民主席按照世纪坛上置放的由高华电气实业有限公司和陕西天文台共同捐赠的标准时钟的指示时间,准时敲响了世纪钟。

  21世纪

000

200043日:中国科学院陕西天文台(现国家授时中心)50kW低频时码实验台开始BPC低频时码信号的试发播。

00一年

200112月:西安高华公司开发的GTCO1D01中国码电波钟获国家重点新产品证书。

00二年

  20022月:由西安高华公司开发的中国码标准时间发生器、中国码PC标准时间发生器、GPS数字单面挂钟、GPS子母钟等四项成果通过了西安市科学技术委员会科技成果鉴定,填补了国内空白。

200231日:国家授时中心正式开始了每天6.5小时,分为两个时段的低频时码信号发播服务。这使我国成为了继德国、英国、日本、美国之后,世界上第五个发射长播授时信号用于电波钟服务的国家。

20024月:在深圳钟表展览会期间,西安高华公司举行了中国电波钟表面市暨招商新闻发布会,首次正式批量推出了我国自行设计的中国码电波钟产品,结束了我国钟表业没有自己本国码电波钟的历史。

20027月:西安高华公司电波计时器获科学技术部火炬高技术产业开发中心颁发的国家级火炬计划项目证书。

200210月:在北京国际钟表展览会期间,国家授时中心、西按高华公司、日本卡西欧公司联合举行了中国电波钟表新闻发布会,首次推出了我国自行设计的中国码电波手表。

00三年

200395日:西安高华公司在成都举行中国制式电波表上市新闻发布会,正式开始了中国制式电波表产品市场的推进,掀开了我国消费者使用本国码电波表的历史篇章。

00四年

20049月:专业从事各国码电波钟表技术研究、产品制造与市场开发的西按高华科技有限公司成立。

20049月:由中国轻工业钟表研究所、西安高华科技有限公司联合发起的电波钟表发展促进会在北京召开了首次会议,宣告了促进会的成立。促进会的秘书处设置在了西安中国轻工业钟表研究所内。

00五年

20054月:高华科技公司自行研发、生产的电波钟机心上市。

00六年

  20061013日:由西安高华科技有限公司、国家授时中心合作建立的100kW中国商丘低频码信号发播台破土动工。

00七年

2007429日:国家授时商丘低频时码信号发播台竣工并试发播,中国码低频时码信号比较好的覆盖了我国大陆绝大多数人口和地区和香港、澳门、台湾地区以及朝鲜、韩国、日本、东南亚等地。商丘台的成功建设奠定了我国电波钟表事业全面发展的基石,是我国电波钟表事业发展又一划时代的里程碑。

20071226-27日:国家授时中心、西安高华科技有限公司在河南商丘召开了中科院国家授时中心商丘低频时码发播台工程验收会,到会专家一致认定商丘发播台的各项运行指标符合合同设计要求;国家授时中心通过半年多在全国各地的实际测试,信号质量和强度令人满意,同意接收商丘发播台。

商丘发播台建设工程的成功验收标志着商丘发播台已从建设阶段转向发播阶段,商丘台正式纳入到了国家授时中心的发播体系。授时中心从08年起正式开始BPC码的试发播,每日发播时间不少于16小时,初定发播时间:900—17002100—500

  二00八年

200873日:在中国(深圳)钟表高峰论坛,江山公司率先推出世界第1台自动接收国家授时中心电波信号的数码信息历,引起全球计时行业及专家们的普遍关注,正式吹响了推广电波计时产品应用的号角。

00九年

  200972日:江山公司向全行业发布第二代电波计时的双时间显示数码信息历,标志着电波计时技术进入全面发展的新时代,为统一中国标准时间同步奠定了坚实的基础。201262日:福建省教育考试学院向宜美电子采购中国码电波钟用于福建省高考考场,电波钟正式应用于高考考场计时。

……

电波计时作为现时新兴技术,各方面参数均远远超出现有石英钟表计时,其技术授时精度高,在诸多领域中渐渐体现出优越性,符合未来计时发展趋势以及国情需要,并从其他世界发达国家(美、日、英、德)对电波授时技术的应用和普及得以证实,电波授时技术的发展是未来计时产品的主流。

2004年推出首款电波表机芯至今,始终以“顾客需求”为起点,并以确保“电波收讯感度”为优先考虑;进行省电化与薄型化的工作来满足广大消费者的需求。宝捷十年来对电波表的精心钻研、不断创新为宝捷电波表机芯的十年发展史积淀了丰富的自身价值,在竞争激烈的市场上持续发扬精准的走时,不断进取,在时光这条连绵不绝的大江河中,静默地记载下这浩瀚江河中的一瞬间,让人生每秒出色光辉!
